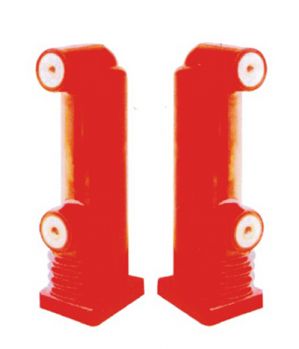

固封極柱專用真空滅弧室,對其有幾個要求,首先就是要小型化,其次真空滅弧室的金屬外殼和陶瓷外殼加工工藝及設計必須滿足特殊要求。真空滅弧室擁有國際專利的R觸頭設計,形成強力縱磁場,滅弧和開斷能...

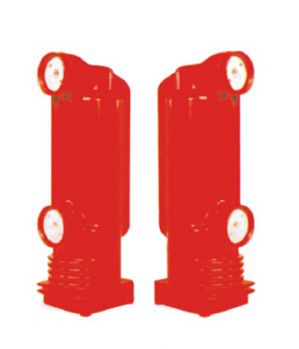

型號:EEP-12/4000-50
類型:固封極柱
品牌:大禹漢光(Dayu Hanguang)
產地:湖北孝感
廠家:湖北大禹漢光真空電器有限公司
價格:面議/電詢
主要技術參數 | 單位 | 規格 | |||
4000 | 3150 | ||||
額定電壓 | kV | 12 | |||
額定電流 | A | 4000 | 3150 | ||
額定頻率 | HZ | 50/60 | |||
短時(1min)工頻耐受電壓 | kV | 48 | |||
雷電沖擊耐受電壓 | kV | 95 | |||
額定短路開斷電流 | kA | 50 | 40 | 40 | 31.5 |
額定峰值耐受電流 | kA | 125 | 100 | 100 | 80 |
額定短路關合電流 | kA | 125 | 100 | 100 | 80 |
額定短時耐受電流 | kA | 50 | 40 | 40 | 31.5 |
額定短路持續時間 | S | 4 | |||
額定單個電容器組開斷電流 | A | 400 | |||
額定背對背電容器組開斷電流 | A | 400 | |||
額定操作順序 | 分-0.3s-合分180S-合分 | ||||
額定短路開斷電流開斷次數 | 次 | 30 | |||
機械壽命 | 次 | 20000 | |||
觸頭自閉力 | N | 140±50 | |||
額定開距下的觸頭反力 | N | 220±50 | |||
額定觸頭壓力下限時的回路電阻 | mΩ | ≤25 | |||
觸頭允許磨損厚度 | mm | 3 | |||
真空滅弧室內部氣體壓力 | Pa | ≤1x10?3 | |||
局部放電值 | Pc | ≤5 |
產品配套的真空開關設備的機械特性和機械參數
主要技術參數 | 單位 | 規格 | |||
4000 | 3150 | ||||
觸頭開距 | mm | 11±1 | |||
平均分閘速度 | m/s | 1.2±0.2 | |||
平均合閘速度 | m/s | 0.6±0.2 | |||
額定觸頭壓力 | N | 6000±500 | 4250±250 | 4250±250 | 3150±200 |
觸頭合閘彈跳時間 | ms | ≤2 | |||
觸頭合閘和分閘不同期 | ms | ≤2 | |||
分閘觸頭反彈幅值 | mm | ≤2 |
