固封極柱是通過環氧樹脂絕緣材料把真空滅弧室和主回路導電元件，絕緣支撐可靠的結合封接成一個整體，使產品耐環境污染能力更強。 其具有裝配簡單、絕緣強度高、可靠性高、免維護等多種優勢，實現...
湖北大禹漢光真空電器有限公司歡迎您！

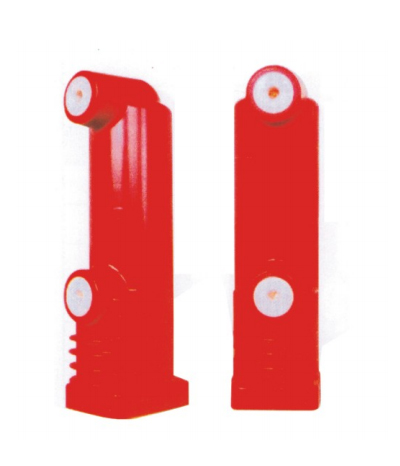

型號：EEP1-12/1250-31.5
類型：固封極柱
品牌：大禹漢光(Dayu Hanguang)
產地：湖北孝感
廠家：湖北大禹漢光真空電器有限公司
價格：面議/電詢

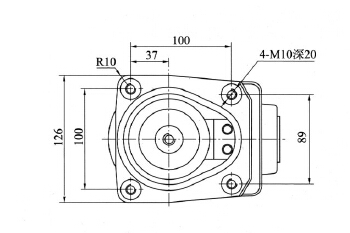

結構圖紙
技術參數
| 主要技術參數 | 單位 | 規格 | ||
| 1250 | 1250 | 630 | ||
| 額定電壓 | kV | 12 | ||
| 額定電流 | A | 1250 | 1250 | 630 |
| 額定頻率 | HZ | 50/60 | ||
| 短時(1min)工頻耐受電壓 | kV | 48 | ||
| 雷電沖擊耐受電壓 | kV | 95 | ||
| 額定短路開斷電流 | kA | 31.5 | 25 | 25 |
| 額定峰值耐受電流 | kA | 80 | 63 | |
| 額定短路關合電流 | kA | 80 | 63 | |
| 額定短時耐受電流 | kA | 31.5 | 25 | 25 |
| 額定短路持續時間 | S | 4 | ||
| 額定單個電容器組開斷電流 | A | 400 | ||
| 額定背對背電容器組開斷電流 | A | 400 | ||
| 額定操作順序 | 分-0.3s-合分180S-合分 | |||
| 額定短路開斷電流開斷次數 | 次 | 30 | ||
| 機械壽命 | 次 | 20000 | ||
| 觸頭自閉力 | N | 200±50 | ||
| 額定開距下的觸頭反力 | N | 300±50 | ||
| 額定觸頭壓力下限時的回路電阻 | mΩ | ≤20 | ||
| 觸頭允許磨損厚度 | mm | 3 | ||
| 真空滅弧室內部氣體壓力 | Pa | ≤1x10?3 | ||
| 局部放電值 | Pc | ≤5 | ||
配套真空開關設備的機械特性及參數
| 主要技術參數 | 單位 | 規格 | ||
| 1250 | 1250 | 630 | ||
| 觸頭開距 | mm | 9±1 | ||
| 平均分閘速度 | m/s | 1.2±0.2 | ||
| 平均合閘速度 | m/s | 1.0±0.2 | 0.6±0.2 | |
| 額定觸頭壓力 | N | 2300±200 | 2000±200 | |
| 觸頭合閘彈跳時間 | ms | ≤3 | ||
| 觸頭合閘和分閘不同期 | ms | ≤2 | ||
| 分閘觸頭反彈幅值 | mm | ≤3 | ||
固封極柱是通過環氧樹脂絕緣材料把真空滅弧室和主回路導電元件，絕緣支撐可靠的結合封接成一個整體，使產品耐環境污染能力更強。 其具有裝配簡單、絕緣強度高、可靠性高、免維護等多種優勢，實現...
1.固封極柱的來由。在發達國家人工太貴，采用固封極柱式簡少了裝配工時，成本低。如同玻璃滅弧室與陶瓷滅弧室一樣，前者電性能好、安全性高，但要人工操作成本高(在國內也同樣)，陶瓷滅弧室完全流水...
(1)、高低溫交變試驗： 過程：0℃每分鐘降2℃-------40℃保持3小時------每分鐘升2℃------105℃保持3小時，依次共6個循環結束，產品工頻耐壓79kV一分...
固封極柱專用真空滅弧室，對其有幾個要求，首先就是要小型化，其次真空滅弧室的金屬外殼和陶瓷外殼加工工藝及設計必須滿足特殊要求。真空滅弧室擁有國際專利的R觸頭設計，形成強力縱磁場，滅弧和開斷能...
真空接觸器一直在發電、采礦、化工、冶金等多種領域中有重要的用途，但是由于工作在比較惡劣的環境中，難免會對設備造成一定的影響，而固封極柱正能解決這個問題。 空氣中彌漫著較多的粉塵真空接...
網友提問：如果使用大電流，固封極柱的連接方式是什么?可以用軟連接嗎? 大禹答復：您好。這種情況下固封極柱不能使用軟連接。這是因?yàn)樵诖箅娏鬟B續運行的情況下，軟連接用的軟導體多為細銅絲編...
