戶外斷路器用真空開關管采用優良的真空絕緣介質用于1.14kV-40.5kV的戶外斷路器。 功能： 本類型真空開關管可迅速切斷中高壓電路電源，并迅速熄弧且抑制電流，避免事故和...
湖北大禹漢光真空電器有限公司歡迎您！

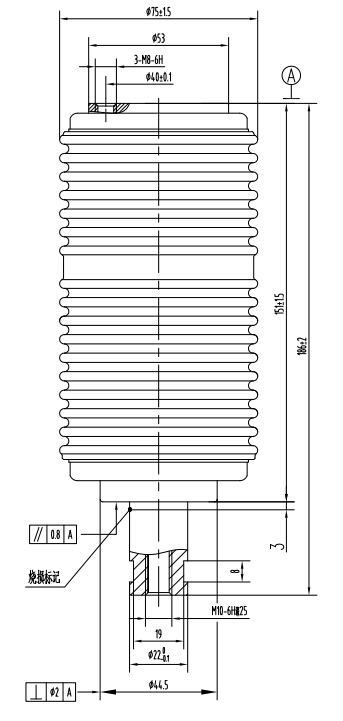

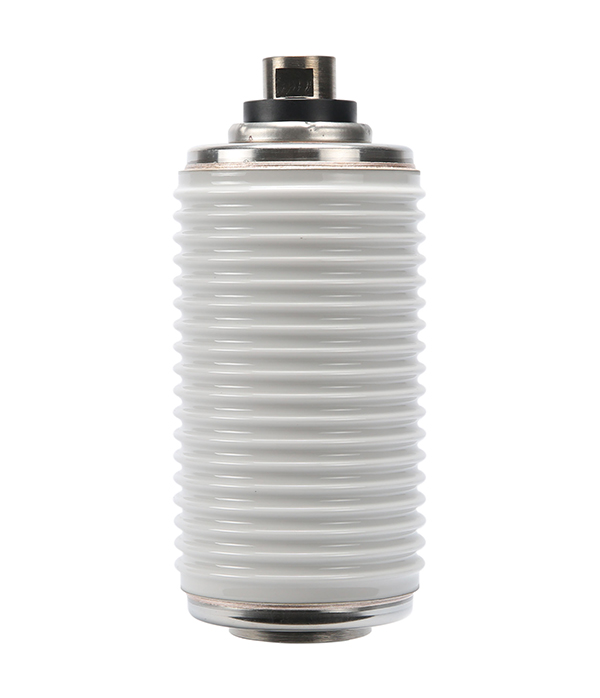

型號：VITD12/630-12.5
類型：戶外斷路器用真空開關管
品牌：大禹漢光(Dayu Hanguang)
產地：湖北孝感
廠家：湖北大禹漢光真空電器有限公司
價格：面議/電詢
| 主要技術參數 | ||
| 電壓參數 | ||
| 額定電壓(Ur) | kV | 12 |
| 額定短時(1min)工頻耐受電壓(Ud) | kV | 48 |
| 額定雷電沖擊耐受電壓(峰值)(Up) | kV | 85 |
| 額定頻率 | Hz | 50 |
| 電流參數 | ||
| 額定電流 | A | 630 |
| 額定觸頭壓力下限時的回路電阻 | μΩ | ≤30 |
| 額定短路開斷電流 | kA | 12.5 |
| 額定短路開斷電流開斷次數 | Times | 30 |
| 額定短時耐受電流 | kA | 12.5 |
| 額定短路持續時間 | s | 4 |
| 額定峰值耐受電流(Ip) | kA | 31.5 |
| 額定短路關合電流(lIMc) | kA | 31.5 |
| 額定電纜充電開斷電流(Ic) | A | 25 |
| 額定單個電容器組開斷電流 | A | 400 |
| 額定背對背電容器組開斷電流 | A | 400 |
| 機械參數 | ||
| 運動部分質量 | kg | ≤0.7 |
| 觸頭自閉力 | N | 70±40 |
| 額定開距下的觸頭反力 | N | 120±50 |
| 對開關機械特性需求 | ||
| 觸頭開距 | mm | 9±1 |
| 平均分閘速度(觸頭閉合位置~75%開距) | m/s | 1.0±0.25 |
| 平均合閘速度(30%開距~觸頭閉合位置) | m/s | 0.65±0.15 |
| 額定觸頭壓力 | N | 1300±100 |
| 觸頭初壓力 | 840±60 | |
| 觸頭合閘彈跳時間 | ms | ≤2 |
| 觸頭合閘和分閘不同期 | ms | ≤1 |
| 分閘觸頭反彈幅值 | mm | ≤2 |
| 壽命 | ||
| 儲存期 | years | 20 |
| 機械壽命 | Times | 10000 |
| 觸頭允許磨損厚度 | mm | 3 |
戶外斷路器用真空開關管采用優良的真空絕緣介質用于1.14kV-40.5kV的戶外斷路器。 功能： 本類型真空開關管可迅速切斷中高壓電路電源，并迅速熄弧且抑制電流，避免事故和...
在戶外真空斷路器中會使用到 真空開關管 ，不過只有在某一范圍之內的真空度才具備很好的滅弧和絕緣的效果，因此如果開關管在生產的時候，結構不同、封接不同、殼體材料不同、加工方法不同等都是會影響...
為了保證 真空開關管 有良好的絕緣性能，要求絕緣外殼能夠保證開關管動靜端導電部件之間有足夠的電氣間隙和爬電距離。由于開關管內是真空介質，而絕緣外殼材料(主要有DM-308玻璃和A-95氧化...
