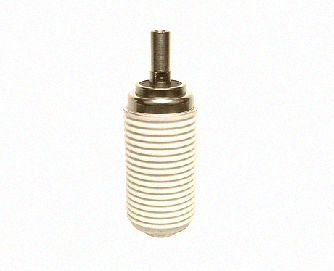

真空滅弧室使用和安裝注意事項
本文作者:大禹漢光 發布時間:2019-01-02
一、真空滅弧室的安裝要求
1、安裝前,用棉布或綢布蘸少許酒精,將絕緣外殼的表面擦干凈,同時將導電桿及電連接表面擦干凈,以使其與整機有良好的電接觸;
2、 裝入真空滅弧室后,按要求進行調整。與真空滅弧室有關的機械參數應滿足技術條件中給出的參數要求。
二、真空滅弧室安裝中注意事項
1、真空滅弧室在工作時,必須有導向裝置,使用動導電桿對整管軸線的同軸度符合要求,波紋管不受扭力;
2、安裝中,嚴禁用硬物撞擊或敲打管子外殼,以免破碎而漏氣,同時防止玻璃外殼劃傷,否則開斷過程玻璃受力受熱后易破碎;
3、注意保證真空滅弧室導電桿的同軸度,或與定端端面的垂直度;
4、注意不要反復拆卸真空滅弧室,以防止連接鑼孔滑扣;也不應扭轉動導電桿,過量壓縮波紋管,以免使波紋管產生扭力、劃傷,影響使用壽命。
三、真空滅弧室使用注意事項
1、使用中應定期用工頻耐壓法檢查真空滅弧室的真空度;
2、定期檢查真空滅弧室觸頭的燒損情況,當其達到動導電桿的燒損標記,或燒損厚度超過標準規定值時,表明真空滅弧室電器壽命終了,應予以更換。
