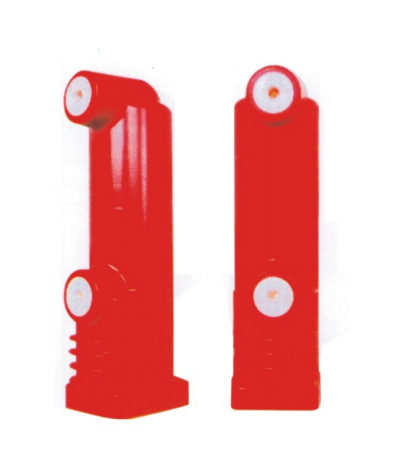

固封極柱高低溫交變試驗
本文作者:大禹漢光 發布時間:2016-01-12
(1)、高低溫交變試驗:
過程:0℃每分鐘降2℃-------40℃保持3小時------每分鐘升2℃------105℃保持3小時,依次共6個循環結束,產品工頻耐壓79kV一分鐘通過,42kV局放≤1Pc。
(2)、冷熱沖擊試驗:
過程:固封極柱產品直接放到100℃下------保持一小時-------下降到0℃-----保持一小時依次共10個循環結束,產品工頻耐壓79kV一分鐘通過,42kV局放≤1Pc。
(3)、低溫試驗:
過程:固封極柱產品直接放到-40℃-----保持24小時后,產品工頻耐壓79kV一分鐘通過,42kV,局放≤1Pc
實驗選取的是外形比較復雜的、額定電流大的24kV等級的產品。
